RE3USB – programovatelné USB relé
Srdcem zařízení je moderní
jednočip zajišťující všechny nezbytné funkce včetně uložení všech potřebných
funkcí a nastavení do vnitřní paměti EEPROM, jejíž obsah se nezmění ani po
vypnutí či odpojení modulu od napájení.
USB rozhraní je řešeno
sofistikovaným obvodem FT232RL firmy FTDI z důvodu vynikající podpory ovladačů
pro všechny operační systémy, které jsou pravidelně aktualizovány na

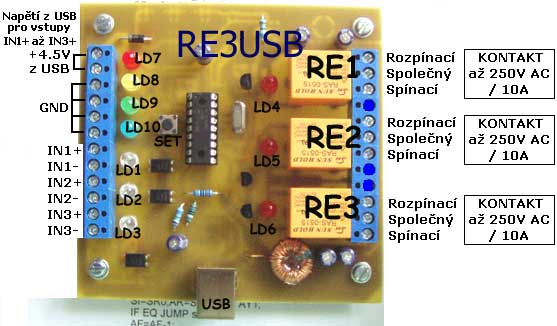

Popis
k obrázku (
svorkovnice vstupů, +4.5V napájeno z USB )
LD1 … svítí
pokud je mezi vstupy IN1+ a IN1 napětí v rozsahu 2.7 až 7V
LD2,
LD3 … platí totéž co pro LD1 - viz vstupy IN2+ a IN2- ,
resp. IN3+ a IN3-
LD4 … je
sepnuto relé RE1 ( aktivní výstup
č.1 )
LD5,
LD6 … platí totéž co pro LD4, ale pro relé RE2 a RE3
LD7 … červená
led svítí, pokud je aktivní výstup č. 4 ( lze zapnout pouze v running mode )
LD8 … žlutá
led, svítí, pokud je ALARM neaktivní ( stop mode )
LD9 …
zelená led, svítí, pokud je ALARM aktivní ( running mode )
LD10…modrá
led, svítí, pokud je aktivní výstup č. 5 ( lze zapnout pouze v running
mode )

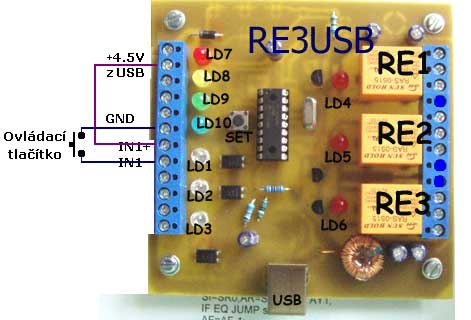

Příklad
připojení vstupu IN1 k tlačítku nebo reléovému kontaktu či NPN kolektoru:
IN1+ ( 7. šroubek shora ) propojit s +4.5V ( 2. šroubek shora na levé svorkovnici )
IN1- ( 8. šroubek ) na
kontakt tlačítka, druhý kontakt
tlačítka na GND ( 6. šroubek )
1.1
Význam ovládacích příkazů a parametrů komunikace s RE3USB
·
ovládání: 4800
bps, 8 bitů bez parity, 1 nebo 2 stop-bity
·
typy
příkazů: jednoznakový dotaz ( vrátí stav vstupů IN1 až IN3 ), ovládací
příkazy pro výstupy a příkazy nastavovací
·
jednoznakový
dotaz č.1: po přijetí znaku !
ihned vrátí stav vstupů 1 až 3 ( na výsledek nemá vliv aktivace / deaktivace
alarmu jako u dotazu č. 2 ).
Příkaz vrátí zpět:
&000* … žádný ze vstupů není aktivní ( led LD1,2,3 nesvítí )
&100* … vstup IN1 je aktivní ( svítí LD1)
&010* … vstup IN2 je aktivní ( svítí LD2)
&001* … vstup IN3 je aktivní ( svítí LD3)
&110* … vstupy IN1 a IN2 jsou aktivní ( svítí LD1 a LD2)
&101* … vstupy IN1 a IN3 jsou aktivní ( svítí LD1 a LD3)
&011* …
vstupy IN2 a IN3 jsou aktivní ( svítí LD2 a LD3 )
&111* …
vstupy IN1, IN2 a IN3 jsou aktivní ( svítí LD1, LD2 a LD3 )
·
jednoznakový
dotaz č.2: pokud je aktivovaný alarm, pak po přijetí znaku ? ihned vrátí zpět okamžitý stav vstupů
IN1 až IN3 zakončený * ( není-li
aktivní žádný vstup, vrátí * ,
aktivní IN1 a IN3, vrátí 13*, apod.
). Pokud není aktivovaný alarm, vrátí vždy jen *
·
ovládací příkazy: R<čísla_výstupů>=XX,Ys , dvouparametrový příkaz
·
ovládací příkazy: R<čísla_výstupů>=XXs , jednoparametrový příkaz
·
nastavovací příkazy: RUN=0s, RUN=1s, RESET=Ys, RESET=Ns,
Rcfg1=0s, Rcfg1=1s
1.2
Ovládací příkaz s jedním parametrem
Obecně:
R<čísla_výstupů>=XXs
, kde XX
je buď čas ( pokud je X 2 až 999999 )
nebo stav ( 1 , 0 ) – zapnuto, vypnuto
Příklady: R1=1s … zapne
relé Re1
R123=1s … zapne
všechna relé
R23=0s … vypne
relé Re2 a Re3
R1=2s … za 2
vteřiny přepne relé Re1
R45=1s … rozsvítí
červenou LD7 a modrou LD10, pokud je running mod
1.3
Ovládací příkazy se dvěma parametry
Obecně:
R<čísla_výstupů>=XX,Ys
, kde
XX je čas ( 1 až 999999 s ) a Y počáteční stav ( 1 / 0 ) – zapnuto / vypnuto
Příklady: R1=1,1s … ihned
zapne relé Re1 a za vteřinu vypne
R12=1,0s … ihned
vypne relé Re1 a Re2 a za vteřinu je zapne
R23=0,0s … nesmyslný
příkaz – neprovede nic, XX musí být > 0
R1=2,1s … ihned
zapne relé Re1 a za 2 vteřiny jej vypne
R2=60,1s … ihned
zapne relé Re2 a za minutu jej vypne
POZN:
maximální počet čísel mezi R a = je 6, čísla 6 až 9 jsou rezervovaná
pro další rozšíření
výstupů a pokud budou v příkazu
obsažena, budou ignorována, nicméně příkaz bude
proveden ( nastavení ostatních
platných zařízení 1 až 5, pokud budou v příkazu obsažena)
1.4
Několik příkladů
a)

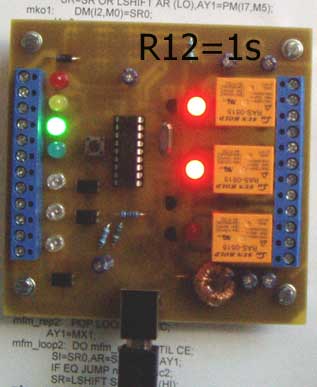

R12=1s - zapne relé 1 a 2.
b)

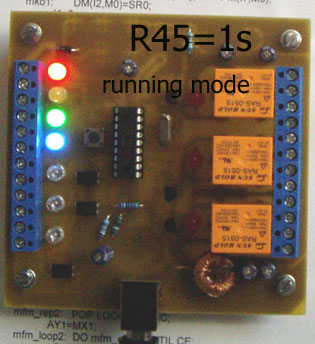

R45=1s - v running modu aktivuje výstupy 4 a 5. Ve stop modu nelze
aktivovat out4 a 5
c)

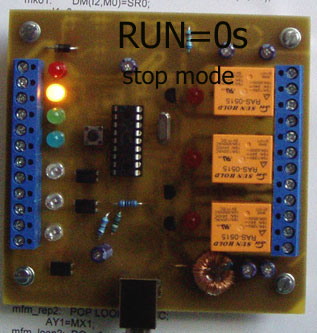

RUN=0s - přepne do stop modu (
ALARM neaktivní ). Všechny výstupy vypne.
d)

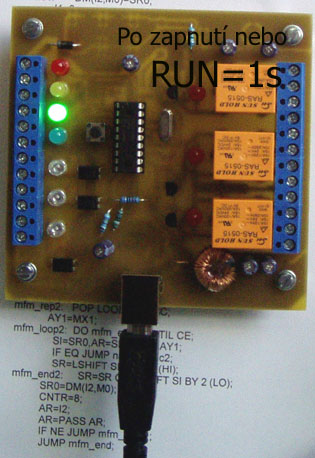

RUN=1s - přepne do running modu
( ALARM aktivní ). Tento režim je po zapnutí.
1.5
Řídící příkaz RUN
·
Nastavení running modu, tj. aktivaci ALARMU ( stav po zapnutí ) provedeme příkazem RUN=1s, bezprostředně po přijetí se
rozsvítí zelená LD9 a do počítače se vrátí řetězec running*. Stav výstupů při přepnutí do running modu
se nezmění.
·
Deaktivaci ALARMU ( stop mode ) provedeme příkazem RUN=0s, ihned po přijetí se rozsvítí
žlutá LD8 a do počítače se vrátí řetězec
stop* a do počítače nebudou odesílány
žádné změny na vstupech IN1 až IN3 dokud nebude aktivní running mod. Současně
po přijetí RUN=0s se vypnou všechny výstupy.
·
Ve stop mode ( svítí žlutá LD8 ) nelze aktivovat výstupy 4
a 5 ( příslušné LED budou trvale zhasnuté ). Aktivovat výstupy 1 až 3 je možné.
·
Pokud bude v okamžiku aktivace alarmu některý ze
vstupů IN1 až IN3 aktivní ( tj. bude svítit příslušná žlutá led LD1 až LD3 )
odešle se po running* i číslo
aktivního vstupu, např. 1 v případě aktivního IN1, resp. 123
v případě aktivních všech vstupech.
·
Nastane-li v průběhu aktivního alarmu na vstupech
IN1 až IN3 událost, přenese se ihned do počítače příslušné číslo aktivovaného
vstupu, např. 1 pro vstup IN1, atd.
·
Rozsah proudu každého ze vstupů IN1-3 by měl být
v rozsahu 3 až 11mA (nepřekračujte).
1.6
Konfigurační příkaz RESET
·
Do počítače je rovněž možné posílat i stavy deaktivace
vstupů (zhasnutí led LD1 až LD3), to je možné zapnutím reakce na obě hrany,
nastavení provedeme příkazem RESET=Ys
·
Pokud nám stačí jen informace o sepnutí vstupu, odešleme RESET=Ns
·
Po příkazu RESET=Ys
bude při uvolnění IN1 odeslán
znak A, při uvolnění IN2 odeslán znak B a při uvolnění IN3
odeslán znak C
·
Poslední parametr příkazu RESET je uložen do EEPROM.
Nastavení ( odeslání příkazu RESET se stejnou hodnotou tak stačí provést pouze
jedenkrát ).
·
Po odeslání RESET=Ns
bude do PC vráceno L=N*
·
Po odeslání RESET=Ys
bude do PC vráceno L=Y*
1.7
Význam tlačítka SET na modulu
·
Po stisku SET se
přepne režim alarmu ( running mode / stop mode) – viz příkaz RUN
·
Při aktivaci alarmu se rozsvítí zelená LD9 a do počítače
se vrátí řetězec TEST=Ys*
·
Při deaktivaci alarmu se rozsvítí žlutá LD8 a do počítače
se vrátí řetězec TEST=Ns*
1.8
Rcfg1=Xs – potvrzování ukončení časování
·
V některých případech potřebujeme navázat na
uskutečnění předchozí operace, příkladem může být situace, kdy z počítače
postupně přepínáme jednotlivé výstupy tak, aby přepnutí jednoho plynule
navazovalo na následující, tj. po ukončení jedné operace byla ihned zahájena
operace následující. Relé RE3USB má pro tyto případy implementovanou funkci
odeslání informace po ukončení časování a uskutečnění operace ( viz ovládací
příkazy ).
·
Pokud nastavíme Rcfg1=1s
, pak po každém ukončení časování
bude zpět vrácen řetězec identifikující ukončení/provedení operace ( T1e* , T2e* , T3e* , T4e* , T5e* )
·
Naopak po nastavení Rcfg1=0s
nebudou tyto identifikace T1e* ,
T2e* … nikdy odeslány.
·
Každá změna Rcfg1 je uložena do EEPROM
·
Po odeslání Rcfg1=0s
bude do PC vráceno C1=0*
·
Po odeslání Rcfg1=1s
bude do PC vráceno C1=1*
Chování
R3USB po příkazu Rcfg1=1s - příklad
R1=120,1s … což
ihned zapne relé Re1, po 2 minutách vypne a současně vrátí
do počítače zprávu T1e*
Chování
R3USB po příkazu Rcfg1=0s - příklad
R13=100,1s
… ihned zapne relé Re1 a Re3 a
po 100 vteřinách obě vypne (žádná zpráva)
1.9
Rcfg3=Xs – nastavení přenosové rychlosti ( nastavení uloženo do EEPROM v modulu, změna přenosové rychlosti nastane až po novém zapnutí modulu )
·
Rcfg3=1s … nastavení přenosové rychlosti na 4800bps
·
Rcfg3=0s … nastavení přenosové rychlosti na 9600bps
2.
Vypínání napájení USB portu současně s vypnutím počítače
Pokud je zapotřebí napájení RE3USB vypnout současně s vypnutím počítače (vypnutí relé nejpozději s vypnutím počítače), je zapotřebí provést nastavení v BIOSu
·
pro nastavení v BIOSu po zapnutí počítače
podržet tlačítko DEL, vstoupí do BIOSu.
·
dále v Power
Management nastavit:
ACPI Suspend Type
– S3 (STR)
Energy Using Products ( EUP ) – Enable
3.
První připojení RE3USB k počítači a instalace ovladače
Pokud při připojení modulu
RE3USB k počítači nenalezne operační systém příslušný driver ve svém
systému, je možné jej buď stáhnout a rozbalit z našich stránek z níže
uvedených odkazů či z výše uvedeného odkazu přímo od výrobce.
Ovladače pro RE3USB:
·
Linux
:
http://www.selfcontrol.cz/ftdi.sio.tar.tar
·
Windows x64, 64bit
:
http://www.selfcontrol.cz/vcp64xwin.zip
·
Windows x86, 32bit
:
http://www.selfcontrol.cz/vcp32xwin.zip
·
Visty
:
http://www.selfcontrol.cz/R12706.zip
·
Win XP
:
http://www.selfcontrol.cz/R11806.zip
·
Win 98
:
http://www.selfcontrol.cz/R10906.zip
Pro jiné OS či aktualizované verze ze stránek výrobce:
http://www.ftdichip.com/Drivers/VCP.htm
·
výše uvedený soubor rozbalte a uložte do nového adresáře,
např. C:\VCP
·
po úspěšném uložení a rozbalení propojte USB zásuvku na
RE3USB s počítačem pomocí standardního usb kabelu ( není součástí dodávky )
·
po detekci nového hw Vás počítač vyzve k výběru vhodného
ovladače, zadejte cestu do příslušného adresáře, kam jste ovladač rozbalili,
viz například C:\VCP
·
nainstalovaný ovladač vytvoří ve Vašem počítači nový –
virtuální com port, např. COM3, COM4, … atd. podle počtu aktuálně připojených
usb relé. Právě aktivní virtuální port zjistíte z vlastností Správce
zařízení ( porty COM a LPT ). Na tento COM se budete odkazovat při
všech I/O operacích..
4.
Jednoduchý test funkčnosti RE3USB
·
stáhněte si náš testovací program COM-tester z
adresy:
http://www.selfcontrol.cz/TM_comtester_V27.exe
·
nebo jiný terminál a po spuštění vyberte správný port, ke
kterému je RE3USB připojen
·
Parametry přenosu: rychlost 4800 ( BAUD RATE )
·
V našem programu COM-tester nastavte zatržítko Show HEX
·
Klikněte na tlačítko Connect
·
Po stisknutí tlačítka SET na desce RE3USB se
v horním černém okně COM-testeru musí zobrazit text running* nebo
stop* dle přepnutého režimu – viz příkaz RUN.
·
Klikněte myší do bílého okna – zde pište příkazy pro relé
( RE3USB rozlišuje malá a velká písmena v příkazech, respektujte prosím
jejich předepsaný formát ).
