Elektronické číselníky do kostelů i pro jiné účely
|
Návod k číselníku ZA3300 zde ...
|
|
Kompletní ceník vyráběných verzí včetně posledních novinek.
|
|
|
Technické parametry:
|
- napájení 230V/50Hz, součástí všech číselníků jsou vlastní spínané zdroje
- příkon pod 0.2W v klidovém ( zhasnutém ) stavu
- výška číslic od 105mm do 400mm, nejčastější provedení červená/žlutá
- 16 úrovní jasu, poslední nastavení je uloženo v EEPROM
- celodřevěný design, základní barva skříně: ořech ( na základě obj. lze změnit )
- přední rámeček, základní barva: přírodní světlé dřevo (jinou barvu nutno uvést v obj.)
- každé nastavení uloženo do EEPROM (neztratí se ani po vypnutí)
- všechny číselníky osazeny rf-moduly mající homologaci pro použití v EU i ČR
- dosah rf dálkového ovladače minimálně 50m
- neomezené množství číselníků ovládaných jedním DO a naopak jeden číselník lze ovládat více ovladači
- napájení DO: 9V baterie, životnost při běžném používání 6 až 12 měs.
- dálkové ovladače: s podsvíceným dvouřádkový LCD (DOK2A, DOK2B), podsvíceným grafickým LCD (DOK3) nebo bez LCD (DOK1A, DOK1B).
Řada A a B se odlišujeme jinými funkcemi a počtem pamětí. Zákazník si tak může vybrat verzi, která mu více vyhovuje. Řada DOK3 je vybavena grafickým displejem, na kterém je možné nastavit titulní obrázek (JPG) i s vlastním textem.
- aktuální verze a novinky naleznete zde v ceníku
- zobrazovače cen phm ( totemy ) - více informací zde
- nabízíme rovněž zobrazovače a moduly se speciálními funkcemi - více informací zde
|
| |
|
Orientace v označení produktů
|
- řada LD má číslice sestavené z jednotlivých led, výška číslic od 150mm
- řada SU má znakovky složené ze sedmisegmentů (nižší jas než řada LD, výška od 100mm)
- jednořádkové číselníky LD1, resp. SU1 ( dvouřádkové LD2, SU2 a pod. )
- počet číslovek na dalším místě, např. LD1/4, resp. SU1/4 pro čtyřmístnou verzi
- za počtem číslovek může následovat označení barvy, např. CZ je červená/žlutá
- jsme schopni dodat v základních barvách (žlutá, červená, zelená a modrá)
- v objednávce vždy uveďte vybrané barvy
|
| |

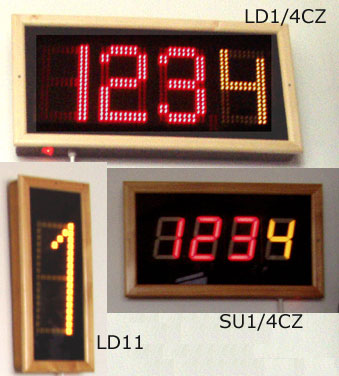

| Stručný popis základní verze LD1/4CZ
|
|
Sestava obsahuje čtyřmístný číselník, umožňující na prvních
třech pozicích zobrazit číslo písně a na poslední pozici číslo
odstavce. Barvy a velikosti zobrazovacích elementů lze dle
požadavků změnit (typ LD1/4CZ - velikost číslic 150mm, viz
obrázek). Dálkový ovladač obsahuje běžně dostupnou 16-ti
tlačítkovou maticovou klávesnici a verze DOK2A, DOK2B navíc dvouřádkový LCD displej s
volitelnou barvou podsvícení (standartně žlutozelená). |
|
| |
| Základní funkce
|
- dvouřádkový LCD, na dálkovém ovladači, slouží k zobrazení vložených údajů a zjednodušuje tak obsluhu i nepřímo viditelného číselníku nebo číselníku, který je příliš vzdálen od místa obsluhy
- vkládání čísel na DO respektuje formát zobrazovaných dat číselníkem
- tlačítkem D odešleme poslední vložený údaj do číselníku
- horní řádek LCD slouží k zobrazení odeslaných / předchozích údajů
- dolní řádek LCD zobrazuje právě zadávané číslo (po stisku D je přesunuto do řádku horního)
- formát je následující: * číslo stránky # číslo odstavce D
- číselník se občas používá také pro zobrazení pouze čísla písně, pak bude číslo odstavce trvale zhasnuto,
na žádost je možné dodat zobrazovač třímístný nebo čtyřmístný v jedné barvě a s pozměněným ovládáním.
příklady: *100 D ...číselník zobrazí stránku 100 (bez vlivu na odstavec)
#9 D ...číselník zobrazí odstavec 9 (stránka se nezmění)
*23#8 D ...zobrazí se stránka 23, odstavec 8
*5#1 D ...zobrazí se stránka 5, odstavec 1
*6789 D ...zobrazí se stránka 789 (poslední tři místa), odstavec beze změny
#6789 D ...zobrazí se odstavec 9 (poslední místo), stránka se nezmění
*#5 D ...stránka zhasne, zobrazí se odstavec 5
*4# D ...zobrazí se stránka 4, odstavec zhasne
*# D ...celý číselník zhasne
|
| Rozšířené funkce
|
Kromě základních funkcí je každý ovladač vybaven řadou dalších možností, například plynulým ovládání jasu číselníku, nastavením vypnutí číselníku nebo ovladače po zvoleném timeoutu, pamětí předvoleb, krokováním předvoleb, inkrementací zobrazené hodnoty o 1 a podobně.
Vzhledem k rozdílným požadavkům na způsob ovládání a rozsah funkcí vycházíme vstříc co nejširším vrstvám zákazníků a nabízíme zde několik typů ovladačů s pozměněnými funkcemi.
Nejužívanější jsou ovladače řady DOK2A a DOK2B. Řada A nabízí menší počet funkcí a tím i jednodušší návod, řada B naopak komfortnější služby.
Ovladače řady 2 jsou vždy vybaveny LCD displejem - jednodušší řadu A si zevrubně popíšeme níže.
Podrobný manuál pro číselník s ovladačem DOK2B zde.
|
|
Dálkový ovladač DOK2A
|
- podsvícený dvouřádkový LCD (8 znaků na řádce)
- paměť pro 10 čísel
- rychlé zobrazení čísel z paměti zadáním čísla pozice
- vlastní nastavení jasu číselníku v 16 úrovních
- timeout číselníku podle potřeby
- uživatelská nastavení vždy uložena do EEPROM a neztratí se ani po výměně baterie
|
|
Ovládání jasu
|
- držením tlačítka A plynule zvyšujeme jas číselníku (pokud údaj na číselníku bliká, je nastavena maximální hodnota jasu), jedním stiskem A zvýšíme jas o jeden stupeň
- držením tlačítka B plynule snižujeme jas číselníku (pokud údaj bliká, je nastavena minimální hodnota jasu), jedním stiskem B snížíme jas o jeden stupeň
- poslední volba je v číselníku uložena do trvalé paměti (EEPROM)
|
| |
|
Operace s pamětí
|
- poslední zadanou hodnotu uložíme stisknutím C a za jeho současného držení stiskneme číslo 0 až 9. Pod tímto číslem je údaj uložen do paměti.
- hodnotu z paměti vyvoláme takto: stiskneme * a současně příslušné číslo, na displeji se zobrazí údaj vyvolaný z paměti a současně je tato hodnota odeslána do číselníku.
- do paměti lze ukládat všechny kombinace * # 0 až 9
- obsah paměti se neztratí ani po výměně baterií
|
| |
|
Nastavení automatického vypnutí číselníku
|
význam této funkce je v prodloužení životnosti zobrazovačů v případě, že obsluha zapomene číselník zhasnout
- stiskneme C a současně *, na displeji ovladače se zobrazí V:
- vložíme číslo, určující po kolika minutách od posledně odeslaného čísla písně se má číselník vypnout
- stisknutím D odešleme nastavení (číselník nám potvrdí příjem dvojím bliknutím, pakliže zobrazuje)
- po nastavené době (časováno vždy od poslední přijaté hodnoty) zobrazovač LED zhasne, číselník je však nadále v pohotovostním módu a kdykoliv jej lze rozsvítit odesláním nového údaje z dálkového ovladače nebo stiskem D, čímž je odeslána poslední hodnota.
příklad: V:30 D ... číselník zhasne po 30 min. od naposledy přijatých dat
V:0 D ... automatika je vypnuta
- jsou zapamatovány maximálně poslední 4 místa
příklad: V:12345 D ... vypnutí nastaveno na 2345 minut
|
| |
Ovladače DOK1A, DOK1B
|
|
Ovladače DOK1 jsou levnější variantou ovladačů DOK2 a nejsou vybaveny LCD displejem. Všechny funkce a ovládání jsou totožné s řadou DOK2.
|
|
|
